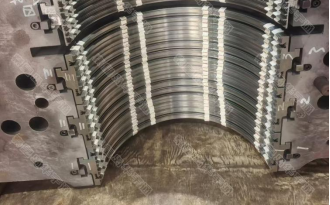

渦流側齒汽封

渦流側齒汽封，在汽封本體上設置有渦流室，渦流室內加工有小齒，汽封環上的高齒加工為側齒，矮齒加工為傾斜擾流齒。高溫高壓的氣體進入**渦流室內，在渦流室內形成大的漩渦，漩渦氣體與進入汽封的直流氣體碰撞，削弱了直流氣體的動能，能夠起到良好的密封作用。通過**渦流室后的氣體，經過傾斜擾流齒和側齒，由于側齒和傾斜擾流齒摩阻比普通梳齒更大，通過摩阻效應，氣體的動能進一步被削弱。經過側齒和傾斜擾流齒的氣體，進入*后的渦流室內，形成大的漩渦，漩渦氣體繼續與直流氣體碰撞，削弱動能，起到*終的密封作用。

優點

渦流側齒汽封保證不影響設備的安全運行，堅決不造成對轉軸有任何徑向和軸向磨損、摩擦過熱、啟機振動、異音等危害。

通過渦流作用和摩阻效應，有效的削弱了氣體的動能，降低了氣體的流速，密封效果良好。

與現有汽封相比，密封效果提升5％-8％以上。

能確保原設備在靜態調試及運行過程中不會對原設備造成任何影響。

可靠性好，產品無多余部件，運行過程中不會產生零部件脫落現象。

依靠渦流效應和摩阻效應來進行密封，而不是簡單依靠密封間隙來進行密封，簡單可靠，可有效避免“汽封長時間運行后產生磨損并使得密封間隙過大而失去密封作用”現象。

應用范圍

各種汽輪機軸端汽封、平衡環汽封、隔板汽封。
